第一章 概述

一.項目背景

     應紹華東理工大學設計制作一套5L聚乳酸反應釜（以下簡稱該項目），主要用來研究工藝過程，探索最佳工藝參數，數據處理獲取所需要的出料產品。

     甲乙雙方經友好協商，達成如下方案，此方案為設計理論基礎作為設計制作依據，協商，修改，完善后作為合同技術附件。

二.項目概述

     該項目主要包括：主反應釜（材質316L不銹鋼一套）、加熱控溫模塊、冷卻控溫模塊、氣體穩壓模塊、過程進料模塊、精餾模塊、攪拌模塊、控壓模塊、冷凝模塊、收集模塊、真空模塊、升降模塊、遠程通訊模塊。

該項目系統設計溫度：320℃,使用溫度：室溫-290℃，系統設計壓力:-0.1-3.0MPa，使用壓力：-0.1-2.5MPa；

設計目標為貴方建立高質量高水平的，適應于氣液高溫反應試驗裝置。裝置的整體水平要求數據精確度及重復性好，安全可靠并能長周期穩定運行。

  該項目集成系統：

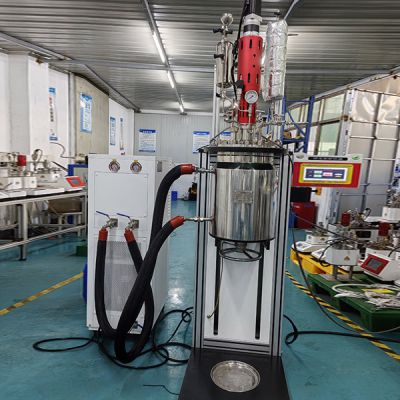

  ?主反應釜：5L油浴外循環加熱, 材質316L不銹鋼，螺栓螺母結構；

  ?進料模塊：蠕動泵進料;

  ?攪拌模塊：磁力耦合攪拌0-350r/min，磁力耦合攪拌；

  ?控溫模塊：溫控機/冷水機---油浴外循環加熱、冷卻；

  ?升降模塊：電動升降，釜蓋固定、釜體電動升降；

?冷凝模塊：磁力耦合攪拌器冷凝、豎向冷凝器和收集罐；

?真空模塊：進口/國產真空系統；（客戶自配）；

  ?精餾裝置：外置加熱器至150℃；頂部帶冷卻裝置和測溫裝置；填料：金屬波紋填料；

  ?收集模塊；定制收集罐；

  ?電氣控制模塊：遠程通訊，數據導出，連鎖報警，定時控溫。



三.項目設計要求

   1.裝置外觀美觀大方，同時便于操作、維修和維護

2. 裝置的精密部件等配置相應的保護措施，反應器前配備精密壓力表；
3. 控制方式：裝置采用智能儀表+PLC+觸摸屏控制；
4. 采用溫控機對反應釜加熱，實現反應器溫度控制穩定；
5. 系統溫度、壓力、精準平穩，數據精確可靠、重復性好；
6. 所有需要操作的設備和儀器都設計在操作人員方便的高度和范圍以?xún)?nèi)；所有壓力表都在操作人員可視的高度和范圍以?xún)?nèi)；
7. 非標加工為專業廠家進行加工制造
8. 所有工藝部分的器件固定均采用可拆卸的，

9.儀表及設備安全可靠，特別是容器必須符合國家規定的要求

  10.人性化，便于操作和維護

四.工作范圍

   1.甲方工作范圍

?提供項目室內安裝場所，包括建設、土建、接地、地坪施工等。

  ?提供所需全部公用工程條件，如水、電、氣，并連接到界區處。

  ?提供裝置尾氣排放，廢物和廢水處理。

  ?提供設備安裝所需的行吊，叉車等設備。

  ?負責設備到貨后的卸車、搬運協調工作。

2.乙方工作范圍

  ?提供該項目設計、選型、采購、制造、安裝。

  ?提供該項目水壓測試、氣密測試、聯動測試。

  ?提供該項目包裝、運輸。

  ?提供該項目各系統之間的管路連接。

  ?提供設備技術資料和用戶培訓。

  ?提供該項目技術服務及售后服務。



第二章 標準

     該項目的設計，制造，容器檢驗，包裝運輸，調試均參考以下標準和規程執行，主要標準如下：

★ISO——國際標準化組織標準；

★GB——中華人民共和國國家標準；

★ASTM——美國材料實驗協會標準；

★API——美國石油協會標準；

★壓力容器安全技術監察規程；

★其它通用的行業標準；

★所有管線、卡套、連接件、閥門連接等采用英制/公制；



第三章 工藝流程

一.技術參數

有效容積：5L;                  與物料接觸材質：316L不銹鋼；

設計壓力：-0.1-3.0MPa；        使用壓力：-0.1-2.5MPa；

設計溫度：320℃；              釜內溫度：RT-290℃；

釜蓋密封：金屬石墨墊；         攪拌密封：磁力耦合密封（機械攪拌）；

攪拌槳：下錨式+上推進式攪拌槳，且可拆卸；

電機：伺服電機(高粘度)；       攪拌轉數：0-350r/min；

加熱方式：油浴外循環加熱；     加熱器：溫控機（高溫循環器）；

進出氣閥：N2進氣口、進氣閥、出氣閥（口徑變大）；

固液加料口：閥門轉加料漏斗；   精餾柱：根據實際情況定做；

測溫裝置：釜內測溫（測溫管壁加厚）、油浴測溫；

壓力裝置：壓力傳感器+真空計；   安全裝置：爆破片/比例卸荷閥；

放料口：DN12絲堵（配加熱器）；  真空系統：進口/國產；（泵客戶自配）

冷凝器：根據實際情況適配；      收集罐：根據實際情況適配；

冷阱罐：根據實際情況適配；      真空緩沖罐：根據實際情況適配；

扭矩傳感器：0-5NM/10 NM；       口模：2-3mm多孔；

溫控：主反應釜溫控高溫循環器；冷凝器以及收集罐等有冷水機控制或者高低溫一體機控制；

釜體開口：

1、釜蓋：N2進氣閥、進氣閥、出氣閥（帶取料管道）、固液加料口、精餾口、進料口、攪拌槳口、測溫口(測溫套管加厚)、真空計口（帶截止閥）、壓力傳感器口、軸冷卻水進口、軸冷卻水出口；

2、釜體：測溫口、進油口、出油口、放油口、DN12下放料口絲堵（配加熱器）；



備注：油浴溫控高溫循環器兩種可選：1、帶485通訊可以實現溫控智能化聯動（價格較高）2、不帶485通訊，不能實現溫控聯動（價格優惠）



二.特殊要求

   1.高強度螺栓螺母機械結構、釜體底部為錐形、出氣閥為球閥且口徑變大防止堵塞；

   2.進出氣閥門以及爆破片管路等釜蓋側面開口孔徑皆變大防止堵塞、測溫套管壁加厚；

   3.下放料為DN12絲堵并且配套加熱器，另外配套2-3MM單孔徑多空口模；無死角、放料簡易安全高效；

   4.精餾柱：根據實際情況適配；

   5.冷凝器：材質：316L不銹鋼；與釜蓋連接處為卡套球閥以方便拆卸；冷凝器對應配套5L高壓釜即可；（冷凝器需要根據要求適配）；

6．收集罐：材質：316L不銹鋼；容積：2L；結構：收集罐帶下放料球閥、放空閥、抽真空閥；

7.真空系統：見圖紙；

   8.反應釜內外精拋光；

9. 控制系統為PLC控制，7寸觸摸屏。控制點：壓力，溫度，攪拌 ；
10. 釜蓋固定、釜體電動勻速升降，觸摸屏控制；
11. 電機為直連式大功率伺服電機；
12. 設備腳輪為可固定、可移動腳輪；
13. 主反應釜設備尺寸大概：800*650*2350MM ；

第四章 主要部件清單

序號       名稱       規格       數量       備注

1     反應釜   5L,油浴外循環加熱，材質316L不銹鋼    1     研途儀器

2     針形閥     卡套接頭尺寸1/4，材質316L不銹鋼  8     上海析鈦

       球閥       卡套接頭尺寸1/4，材質316L不銹鋼      3+2 上海析鈦

放料、加料、回流

3     熱電偶   K型， 美國歐米伽     4     釜內測溫、油浴測溫、精餾測溫*2

4     比例卸荷閥/爆破片     防爆裝置       1     上海析鈦/大連理工防爆片

5     壓力表   帶正負數顯：-0.1-6Mpa 徑向：無油 表盤直徑：60mm  M14*1.5外螺紋        1     美國ATS



6     壓力傳感器   負-0.1-10Mpa ，4-20mA, 材質316L不銹鋼，美國AST     1     上海析鈦



7     真空計   德圖testo552：手持式       國產

8     攪拌器及電機      磁力耦合攪拌器，材質316L不銹鋼，研途自制    1     研途儀器

松下伺服電機

9     攪拌槳   上推進下錨式攪拌槳，材質316L不銹鋼 1     研途儀器  貼合錐底

10   固液加料口   材質316L不銹鋼 1     帶截止閥和漏斗

11   升降裝置       研途自制       1     研途儀器

12   電源線   220V/15A     1

13   保險絲   220V/10A     1

14   油浴溫控機   RT-320℃      1     整套控制集成在反應釜的控制系統



       冷凝系統              1     冷水機或者高低溫一體機

15   內置電控柜   研途自制       1     研途儀器

16   框架       含手動翻轉裝置，鋁鎂合金框架和不銹鋼面板，研途自制   1     研途儀器

17   下出料口       DN12絲堵（帶加熱器），無死角，材質316L不銹鋼    1     開口大小客戶自選

配套口模

18   扭矩傳感器          1     蚌埠大洋傳感器

19   釜體底部                     錐形底

20   精餾柱                 根據要求適配

21   冷凝器   材質316L不銹鋼        根據要求適配

22   收集罐   材質316L不銹鋼        根據要求適配帶真空口、排空口、放料口

23   儲液罐及蠕動泵                 根據要求適配

24   切粒機   LQ-25           客戶自配

25   導熱油

26   真空泵系統   RV5 1     客戶自配（帶冷阱和緩沖罐）

27   密封圈   金屬石墨墊   2

28   軸冷卻橡膠管                    客戶自配

29   扳手       304不銹鋼   1     隨機配件

30   合格證、說明書          1
