Product Introduction

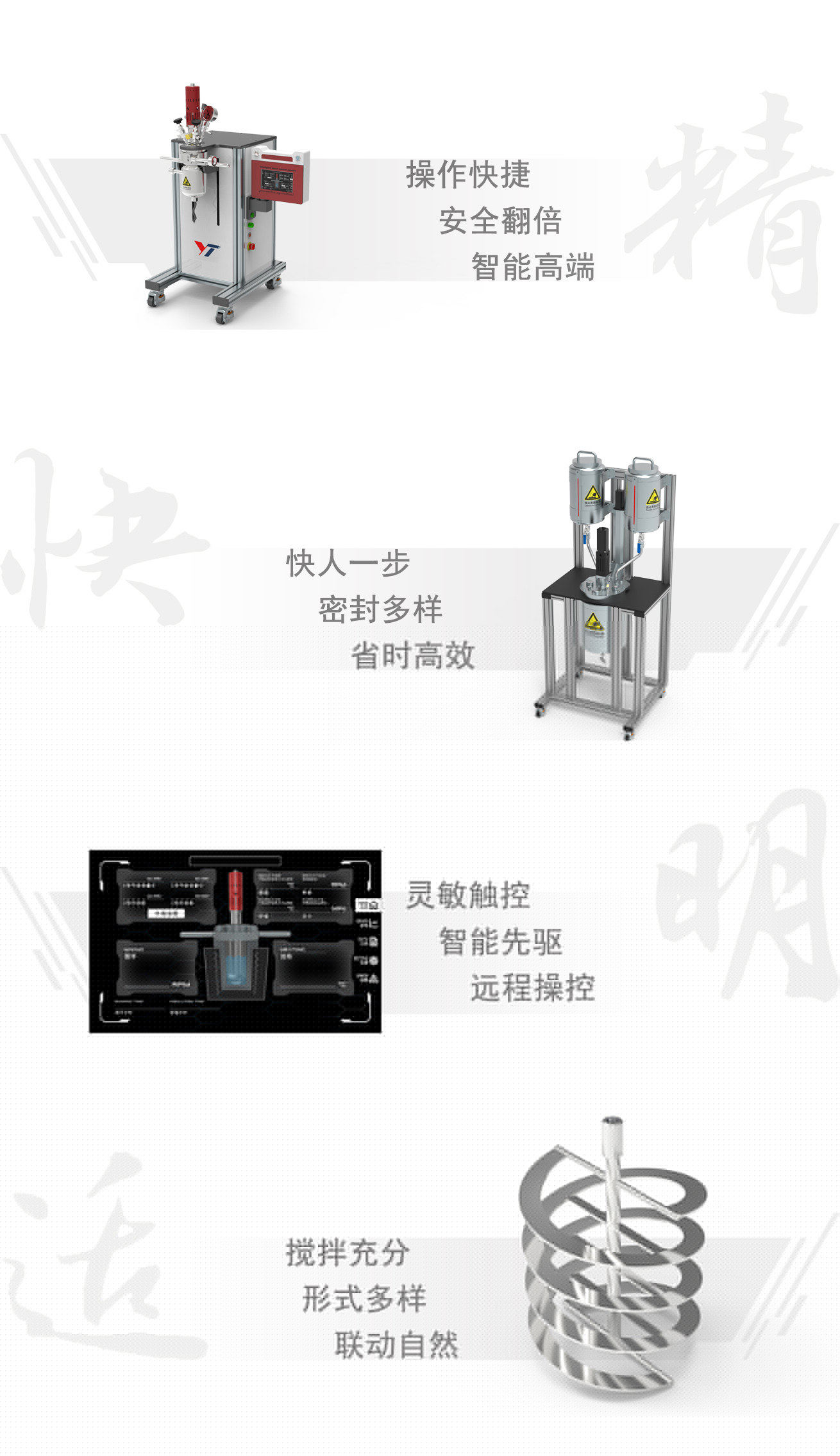

高壓反應釜采用環形稀土永磁驅動攪拌器，攪拌力矩大、完全靜密封、無泄漏，耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、適用范圍廣、使用簡單、操作方便等特點，是各行業生產、中試中進行各種攪拌反應的理想裝置。其中磁力耦合器的軸套采用自潤滑的石墨、陶瓷、聚四氟乙烯填充碳纖維等材料，適用于各種物料在不同的反應條件下進行攪拌反應。例如：氣液反應、氣液固反應、液固反應等。出料方式有上出料和下出料兩種，供用戶訂貨時選用。
Product Advantage
實驗室反應釜系統也叫實驗高壓反應釜裝置，根據作用不同分為：評價裝置、分析裝置、動態測試裝置等。是根據用戶所提供的有關反應參數而特別設計、制造的專用裝置，能滿足用戶在生產和實驗過程中的全部要求。它有一臺及多臺反應釜組成，由反應釜控制儀集中控制，也可與計算機相連，實現遠程操作，并在計算機上顯示各種數據及曲線。反應連續、操作方便。
加熱方式：電加熱，水循環，導熱油，蒸汽，遠紅外線加熱等。
出料方式：上出料，下出料。
攪拌軸：采用自潤滑耐磨軸套，適合于各種介質的攪拌。
攪拌形式：槳式，錨式，框式，推進式，螺帶式，渦輪式，布爾馬金式等。
密封方式：磁力密封，機械密封，填料密封。
電機：電機為普通直流電機，或者一般采用直流伺服電機，亦可根據用戶要求采用防爆電機。
主要材料：
釜體材料主要采用0Cr18Ni9（304），00Cr17Ni14Mo2(316L)，1Cr18Ni9Ti（321），并可根據不同介質要求制作鈦材（TA2），鎳及鎳合金，鉭材，鋯材，哈氏合金（C-276，C-22，B-2），反應釜內噴四氟（PTFE）及襯鎳（Ni6）。
設計水平先進，嚴格控制質量。
Main Parameter
|
型號 |
YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L) |
|
容積 |
100ML/250ML/500ML/1000ML/2000ML---100L |
|
材質 |
標配316L不銹鋼（可定制304、C276、B-2、鋯材、因科鎳-600） |
|
攪拌方式 |
機械攪拌 |
|
釜蓋結構 |
法蘭結構/快開/一鍵快開 三種可選 |
|
密封方式 |
墊片密封/O型圈自密封（全氟醚） |
|
加熱方式 |
電加熱器； 一體澆筑成形電加熱爐加熱效率是普通加熱的5-8倍左右， 經久耐用，控溫精準，最高速率可達到10℃/min； 可選油浴加熱或者外接油浴外循環加熱 |
|
加熱功率 |
1000W-1600W （可定制更高功率） |
|
設計溫度 |
350℃ （可定制超高溫） |
|
使用溫度 |
RT-300℃ （可定制超高溫） |
|
控溫精度 |
±1℃ （無強吸放熱情況下） |
|
設計壓力 |
16MPa （可定制超高壓） |
|
使用壓力 |
10MPa （可定制20MPa、30MPa） |
|
爆破壓力 |
12.5MPa |
|
控制方式 |
研途儀器自主開發控制模塊操作簡便,PID自整定控溫精準 |
|
報警功能 |
超溫、超壓報警自斷電保護 |
|
攪拌功率 |
60W-150W |
|
攪拌轉速 |
100-1500r/min |
|
擴展功能
（選配功能） |
1、 等壓加料功能 反應過程中進液相物料（控總量） 2、 高壓進料泵 反應過程中進液相物料（精確控制流速） 3、 氣體質量流量計 精確計量氣體累積流量、瞬時流量 4、 內置冷卻盤管 可實現釜內快速降溫 5、 過程取樣 功能 反應過程中快速取樣分析 6、 冷凝器 實現冷凝回流或者回收功能 7、 連接色譜等功能 8、 連接電腦記錄數據分析 |
Nozzle Table
|
序號 |
名稱 |
數量 |
尺寸規格 |
用途 |
|
1 |
氣相口 |
2 |
M12-1/4mm |
裝氣相針形閥 |
|
2 |
壓力表爆 破片口 |
1 |
M12-1/4mm |
裝壓力表/比例卸荷閥及安全爆破裝置 |
|
3 |
攪拌口 |
1 |
M16 |
裝磁力耦合攪拌器 |
|
4 |
測溫口 |
1 |
M12-3mm |
裝溫度傳感器 |
|
5 |
加料口 |
1 |
待定 |
裝加料管口(部分容積有) |
|
6 |
待裝載 |
|
|
|
|
7 |
待裝載 |
|
|
|
|
8 |
待裝載 |
|
|
|
Configuration List
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
精加工釜體 |
1 |
套 |
316L材質 |
|
2 |
控制箱&加熱爐 |
1 |
套 |
一體式結構 |
|
3 |
磁力耦合攪拌器 |
1 |
個 |
高強度針對高粘度反應 |
|
4 |
壓力表0-16Mpa/壓力傳感器 |
1 |
支 |
德國 WIKA/上海析鈦 |
|
5 |
比例卸荷閥/爆破片 |
1 |
個 |
FITOK/上海析鈦/大連理工 |
|
6 |
測溫組件 |
1 |
根 |
美國OMEGA |
|
7 |
進氣閥 |
1 |
個 |
316L材質 |
|
8 |
排氣閥 |
1 |
個 |
316L材質 |
|
9 |
熱電偶套管 |
1 |
根 |
316L材質 |
|
10 |
探底管 |
1 |
根 |
316L材質 |
|
11 |
密封圈 |
1 |
個 |
進口全氟醚/金屬石墨 |
|
12 |
攪拌延長線 |
1 |
根 |
八星線 |
|
13 |
測溫延長線 |
1 |
根 |
|
|
14 |
四氟內襯 |
1 |
個 |
選配，非標配 |
|
15 |
PPL內襯 |
1 |
個 |
選配，非標配 |
|
16 |
石英內襯 |
1 |
個 |
選配，非標配 |
|
17 |
通氣高壓管道 |
1 |
根 |
選配，非標配 |
|
18 |
保險絲 |
1 |
根 |
備用 |
|
19 |
扭力扳手 |
1 |
套 |
拆卸反應釜 |
|
20 |
電源電壓 |
1 |
根 |
AC 220V 50Hz |
|
21 |
電源線 |
1 |
根 |
通電 |
|
22 |
合格證 |
1 |
份 |
|
|
23 |
保修卡 |
1 |
份 |
|
|
24 |
使用說明書 |
1 |
份 |
|
