Product Introduction

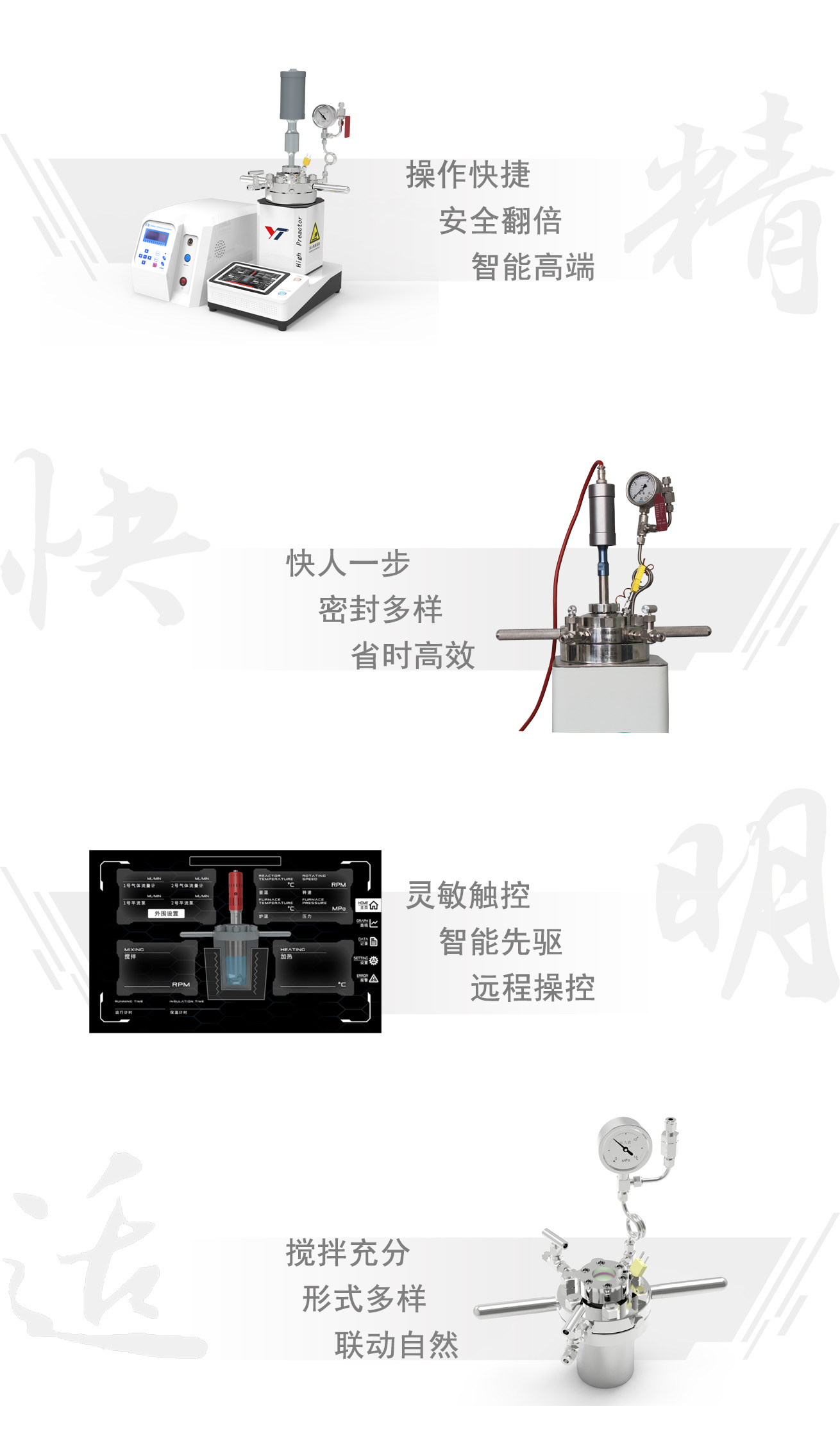

YT Reactor磁力攪拌系列小型反應釜是研途儀器聯合東華大學材料樓環境樓博士生導師、上海交通大學機械與動力學院科研導師、華東理工大學、天津大學、我司機械設計師共同研發的一款智能小型測試實驗設備；超聲化學反應釜，超聲波探頭材質為高品質鈦合金,耐腐蝕耐高溫,提供多種破碎頭可選，功率750W, 50%-100%可調。專為超聲反應設計, 可控制振幅與頻率, 以保證在任何功率下工作時, 都可以產生最佳的超聲氣穴效果；
Component Description
Product Advantage
優勢具體功能如下：
（1）LED觸摸屏控制及顯示所有設備參數,可隨時調出歷史參數曲線；
（2）報警功能：溫度、壓力預警功能，超溫、超壓報警自斷電保護。
（2）輸入采用數字校正系統，內置熱電偶和熱電阻非線性校正表格，測量精確穩定
（3）采用先進人工智能調節算法，無超調支持程序控溫方式；控制器具備自整定AT功能；
（4）定時功能：可以根據不同的使用條件進行定時控制；
（6）數顯功能：數字化顯示轉速、內溫、外溫、時間等均可數顯以及設置。
Main Parameter
|
型號 |
YT-S/A-F/K/Y-P/T-(25\50\100\250\500\1000\2000) |
|
容積 |
25ML/50ML/100ML/250ML/500ML/1000ML/2000ML |
|
材質 |
標配316L不銹鋼（可定制304、C276、B-2、鋯材、因科鎳-600） |
|
攪拌方式 |
磁力攪拌（磁子攪拌） |
|
釜蓋結構 |
法蘭結構/快開/一鍵快開 三種可選 |
|
密封方式 |
墊片密封/O型圈自密封（全氟醚） |
|
加熱方式 |
電加熱器； 一體澆筑成形電加熱爐加熱效率是普通加熱的5-8倍左右， 經久耐用，控溫精準，最高速率可達到10℃/min； |
|
加熱功率 |
1000W-1600W （可定制更高功率） |
|
設計溫度 |
350℃ （可定制超高溫） |
|
使用溫度 |
RT-300℃ （可定制超高溫） |
|
控溫精度 |
±1℃ （無強吸放熱情況下） |
|
設計壓力 |
16MPa （可定制超高壓） |
|
使用壓力 |
10MPa （可定制20MPa、30MPa） |
|
爆破壓力 |
12.5MPa |
|
控制方式 |
研途儀器自主開發控制模塊操作簡便,PID自整定控溫精準 液晶屏款和智能觸摸屏款 兩款可選 |
|
報警功能 |
超溫、超壓報警自斷電保護 |
|
攪拌功率 |
60W-150W |
|
攪拌轉速 |
100-1500r/min |
|
擴展功能
（選配功能） |
1、 等壓加料功能 反應過程中進液相物料（控總量） 2、 高壓進料泵 反應過程中進液相物料（精確控制流速） 3、 氣體質量流量計 精確計量氣體累積流量、瞬時流量 4、 內置冷卻盤管 可實現釜內快速降溫 5、 過程取樣 功能 反應過程中快速取樣分析 6、 冷凝器 實現冷凝回流或者回收功能 7、 連接色譜等功能 8、 連接電腦記錄數據分析 |
Nozzle Table
|
序號 |
名稱 |
數量 |
尺寸規格 |
用途 |
|
1 |
氣相口 |
2 |
M12-1/4mm |
裝氣相針形閥 |
|
2 |
壓力表爆 破片口 |
1 |
M12-1/4mm |
裝壓力表/比例卸荷閥及安全爆破裝置 |
|
3 |
攪拌口 |
1 |
M16 |
裝磁力耦合攪拌器 |
|
4 |
測溫口 |
1 |
M12-3mm |
裝溫度傳感器 |
|
5 |
加料口 |
1 |
待定 |
裝加料管口(部分容積有) |
|
6 |
待裝載 |
|
|
|
|
7 |
待裝載 |
|
|
|
|
8 |
待裝載 |
|
|
|
Configuration List
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
精加工釜體 |
1 |
套 |
316L材質 |
|
2 |
控制箱&加熱爐 |
1 |
套 |
一體式結構 |
|
3 |
磁子 |
3 |
個 |
攪拌功能 |
|
4 |
壓力表0-16Mpa/壓力傳感器 |
1 |
支 |
德國 WIKA/上海析鈦 |
|
5 |
比例卸荷閥/爆破片 |
1 |
個 |
FITOK/上海析鈦/大連理工 |
|
6 |
測溫組件 |
1 |
根 |
美國OMEGA |
|
7 |
進氣閥 |
1 |
個 |
316L材質 |
|
8 |
排氣閥 |
1 |
個 |
316L材質 |
|
9 |
熱電偶套管 |
1 |
根 |
316L材質 |
|
10 |
探底管 |
1 |
根 |
316L材質 |
|
11 |
密封圈 |
1 |
個 |
進口全氟醚/金屬石墨 |
|
12 |
磁力驅動 |
1 |
個 |
|
|
13 |
測溫延長線 |
1 |
根 |
|
|
14 |
四氟內襯 |
1 |
個 |
選配，非標配 |
|
15 |
PPL內襯 |
1 |
個 |
選配，非標配 |
|
16 |
石英內襯 |
1 |
個 |
選配，非標配 |
|
17 |
通氣高壓管道 |
1 |
根 |
選配，非標配 |
|
18 |
保險絲 |
1 |
根 |
備用 |
|
19 |
扭力扳手 |
1 |
套 |
拆卸反應釜 |
|
20 |
電源電壓 |
1 |
根 |
AC 220V 50Hz |
|
21 |
電源線 |
1 |
根 |
通電 |
|
22 |
合格證 |
1 |
份 |
|
|
23 |
保修卡 |
1 |
份 |
|
|
24 |
使用說明書 |
1 |
份 |
|
